Consumíveis TBM
Posição do Produto:
A graxa de vedação da cauda do escudo é o consumível mais consumido na escavação de escudos. Ela preenche as lacunas entre as escovas de arame na cauda do escudo, formando uma vedação contínua de graxa entre o segmento externo e o interior da cauda do escudo, impedindo a entrada de água subterrânea, rejunte e solo no túnel.
A graxa de vedação da cauda do escudo é o consumível mais consumido na escavação de escudos. Ela preenche as lacunas entre as escovas de arame na cauda do escudo, formando uma vedação contínua de graxa entre o segmento externo e o interior da cauda do escudo, impedindo a entrada de água subterrânea, rejunte e solo no túnel.
A série HDC-DWYZ utiliza sistema de reforço de polímero e fibra compósita. Fibras sintéticas formam uma rede 3D dentro da graxa, combinadas com óleo base de alta aderência, proporcionando excelente resistência à lavagem com água sob alta pressão. Disponível nas versões bombeável (DWYZ-01) e grade de colher (DWYZ-02).
|
Equipamentos Aplicáveis |
|
TBM do Balanço de Pressão da Terra (EPB) |
|
TBM de suspensão / Mixshield |
|
Hard Rock TBM (escudo simples/duplo) |
|
Máquina de Jacking de Tubos & Micro TBM |
|
Modelo |
Embalagem |
Vida útil |
Notas |
|
HDC-DWZ-01 |
250 kg de tambor de ferro
|
12 meses |
|
|
Item de Teste |
Especificação |
Método de Teste |
|
Aparência |

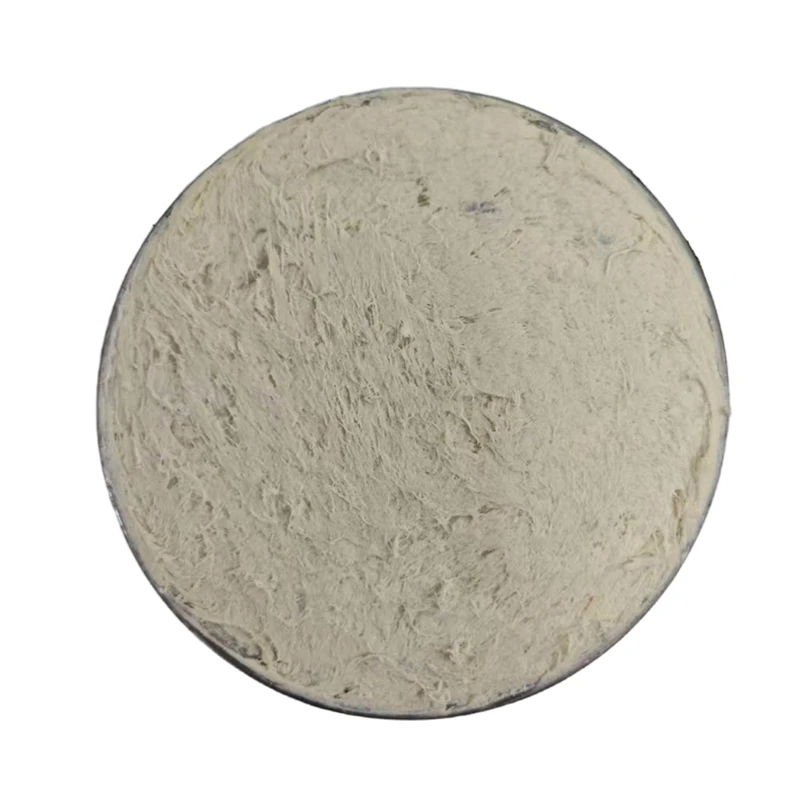

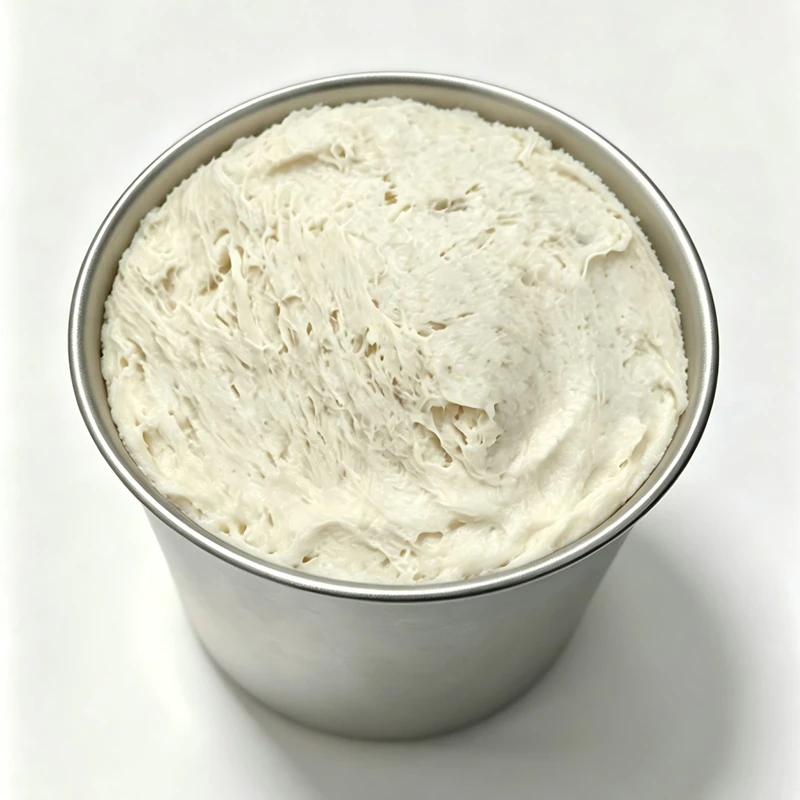

Pasta fibrosa amarela |
Visual |
|
Densidade (25°C) |
1,25~1,50 g/cm³ |
GB/T 13477.2- 2018 |
|
Penetração do cone (25°C, 0,1 mm) |
180-210 |
GB/T 269-2023 |
|
Bombeabilidade |
25~75g/min |
T/CC 8-2023 Apêndice A |
|
Desempenho de vedação por pressão d'água (3,5 MPa) |
Grau A |
T/CC 8-2023 Apêndice B |
|
Propriedade de aderência |
≥70 |
Método de Teste de Controle Interno Empresarial |
|
Resistência à Lavagem de Água |
≤50mm |
Método de Teste de Controle Interno Empresarial |
|
Espalhando a Uniformidade |
≥85% |
Método de Teste de Controle Interno Empresarial |
|
Item de Teste |
Índice Técnico |
Método de Teste |
|
Aparência |
Pasta fibrosa amarela |
Visual |
|
Densidade (25°C) |
1,25~1,50 g/cm³ |
GB/T 13477.2-2018 |
|
Penetração de cone não trabalhado (25°C, 0,1 mm) |
190～220 |
GB/T 269-2023 |
|
Bombeabilidade (g/min) |
— |
T/CC 8-2023 Apêndice A |
|
Desempenho de vedação por pressão d'água (3,5 MPa) |
Grau A |
T/CC 8-2023 Apêndice B |
|
Propriedade de aderência |
≥150s |
Método de Teste de Controle Interno Empresarial |
|
Resistência à Lavagem de Água |
≤50mm |
Método de Teste de Controle Interno Empresarial |
|
Uniformidade de Espalhamento (%) |
— |
Método de Teste de Controle Interno Empresarial |
• Excelente resistência à lavagem com água
Lavagem com água ≤3–5% a 38°C, vedação estável a 6 bar
• Alta aderência metálica
Taxa de aderência ≥95% (P) / ≥98% (T)
• Estrutura reforçada com fibra
Fibras sintéticas formam esqueleto 3D, anti-extrusão
• Ampla faixa de temperatura
10°C a +60°C
• Bombeabilidade suave
Mínimo a 25°C, 0,5 MPa, sem obstrução
• Fórmula ecológica
Óleo base biodegradável sem cloro, sem metais pesados
• Custo-efetivo
30–50% menos do que marcas importadas com desempenho equivalente
• Histórico comprovado
Histórico comprovado
● Antes do lançamento do TBM, preencha manualmente todas as lacunas entre as fileiras de escovas de arame com a grade de colher WR-89T. Esta é a base do sistema de vedação. Quaisquer lacunas deixadas durante o enchimento inicial serão ampliadas pela pressão da água durante a escavação.
● Preencha bem entre cada fileira de escovas, sem pontos cegos
● Referência: 25–40 kg por fileira de escovas, dependendo do diâmetro do TBM
● Inspecionar cada fileira após o preenchimento, confirmar que não há vazios antes da montagem
● Durante o avanço do TBM, bombee continuamente o WR-89P para a folga traseira do escudo via bomba automática de graxa. A graxa é pressionada nas frestas da escova sob pressão, fundindo-se com o enchimento inicial do WR-89T para formar uma vedação dinâmica contínua.
● 0,2–0,5 MPa / Pressão de injeção: 0,2–0,5 MPa acima da pressão externa de água/rejunte
● Dosagem: 8–15 kg por anel, dependendo do diâmetro e das condições do solo
● Cuidado: Monitore a pressão de injeção continuamente; queda súbita de pressão pode indicar deformação ou dano na escova
● Aumentar o teor de conteúdo de fibras para terra de alta permeabilidade
